Altzairu forjatuzko Trunnion bola-balbula -BRIDA

Guocheng Valve Group Co.,LTD. Txinako FORJATUTAKO TRUNNION BOLA-BALBULA fabrikatzaile nagusietako bat da, ongi etorri gure fabrikako FORJATUTAKO TRUNNION BOLA-BALBULA merkeen handizkako salmentara.

FORJATUTAKO TURNIO BOLA BALBULA

Trunnion bola-balbula 150 eta 2500 klaseetako hainbat mediotan ebakitzeko edo konektatzeko erabiltzen da. Material ezberdinez egindako balbulak hainbat mediotarako egokiak dira, hala nola ura, lurruna, olioa, gas likidotua, gas naturala, ikatz-gasa, azido nitrikoa, oxidatzailea, urea eta abar. Funtzionamendu moduen artean, eskuzko funtzionamendua eta funtzionamendu elektrikoa daude. Konexio muturrak brida edo tope bidezko soldadura izan daitezke.

EGITURA EZAUGARRIAK

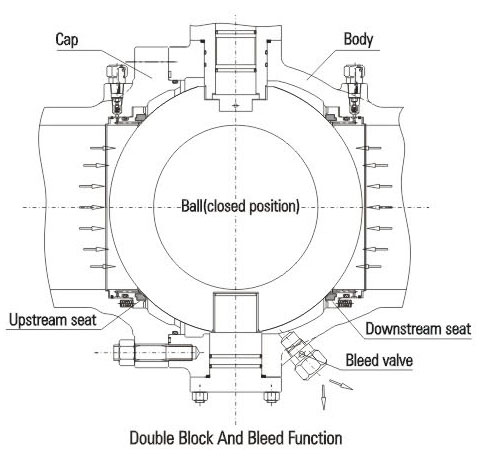

1. Bloke bikoitza eta odoljarioa (DBB)
Balbula itxita dagoenean eta erdiko barrunbea hustuketa-balbularen bidez husten denean, goiko eta beheko eserlekuek fluidoa blokeatuko dute sarreran eta irteeran, bloke bikoitzaren funtzioa lortzeko. Hustuketa-gailuaren beste funtzio bat da balbularen eserlekua egiaztatu ahal izatea ea ihesik dagoen proban zehar. Horrez gain, gorputzaren barruko gordailuak garbitu eta hustu daitezke deskarga-gailuaren bidez, inguruneko ezpurutasunek eserlekuari kalteak murrizteko.

2. Funtzionamendu-momentu baxua
Trunnion hodi-bola balbulak trunnion bola egitura eta balbula eserleku flotatzailea erabiltzen ditu, funtzionamendu-presiopean momentu txikiagoa lortzeko. Autolubrifikatzaile PTFE eta errodamendu irristakorra erabiltzen ditu marruskadura-koefizientea txikienera murrizteko, intentsitate handiko eta fintasun handiko zurtoinarekin batera.

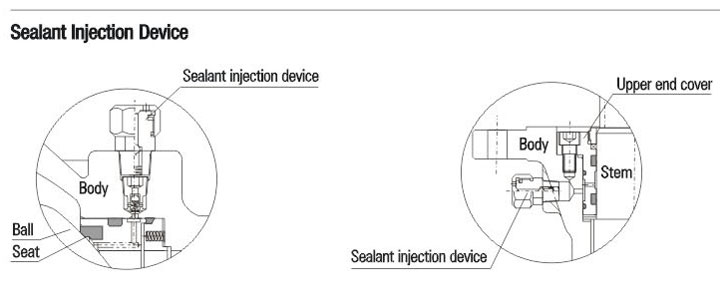

3. Larrialdietako zigilatzeko gailua
6″ (DN150) edo gehiagoko diametroa duten bola-balbula guztiek zigilatzaile injekzio-gailuarekin diseinatuta daude zurtoinean eta eserlekuan. Eserleku-eraztuna edo zurtoineko O-eraztuna istripu baten ondorioz kaltetzen denean, dagokion zigilatzailea injektatu daiteke zigilatzaile injekzio-gailuak eserleku-eraztunean eta zurtoinean fluidoaren isuria saihesteko. Beharrezkoa bada, zigilatze-sistema laguntzailea erabil daiteke eserlekua garbitzeko eta lubrifikatzeko, garbitasuna mantentzeko.

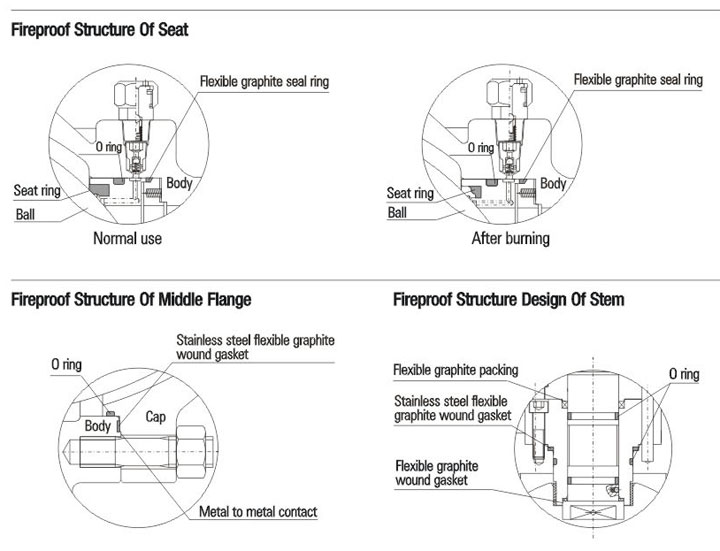

4. Suaren aurkako egituraren diseinua
Balbula erabiltzean sute bat gertatuz gero, PTFE, kautxu edo beste material ez-metaliko batzuek egindako eserleku-eraztuna, zurtoinaren O eraztuna eta erdiko bridaren O eraztuna deskonposatu edo kaltetu egingo dira tenperatura altuan. Medioaren presiopean, bola-balbulak eserleku-euskarria azkar bultzatuko du bolarantz, metalezko zigilu-eraztuna bolagaz kontaktuan jartzeko eta metalezko zigilu-egitura laguntzailea osatzeko, balbularen ihesa eraginkortasunez kontrolatzeko. Trunnion hodi-bola-balbularen suaren aurkako egituraren diseinuak API 607, API 6FA, BS 7655 eta beste estandar batzuen eskakizunak betetzen ditu.

5. Egitura antiestatikoa
Bola-balbulak egitura antiestatikoa du eta elektrizitate estatikoa deskargatzeko gailua erabiltzen du bola eta gorputzaren artean zuzenean kanal estatiko bat sortzeko edo zurtoinaren bidez bola eta gorputzaren artean kanal estatiko bat sortzeko, bola eta eserlekua irekitzean eta ixtean sortutako marruskaduragatik sortutako elektrizitate estatikoa hodiaren bidez deskargatzeko, txinparta estatikoek eragin ditzaketen suteak edo leherketak saihestuz eta sistemaren segurtasuna bermatuz.
6. Eserlekuaren zigilatze-egitura fidagarria
Jarlekuaren zigilatzea bi eserleku-euskarri flotagarriren bidez lortzen da. Ardatz-mugimenduek fluidoa blokeatu dezakete, bola-zigilatzea eta gorputz-zigilatzea barne. Balbula-jarlekuaren presio baxuko zigilatzea malgukiaren aurre-estutzearen bidez lortzen da. Gainera, balbula-jarlekuaren pistoi-efektua arrazoiz desegiten da, eta horrek presio handiko zigilatzea lortzen du medioaren beraren presioaren bidez. Bi bola-zigilatze mota hauek lor daitezke.
7. Zigilatze bakarra (balbularen erdiko barrunbean presioaren arintze automatikoa)
Oro har, zigilatze-egitura bakarra erabiltzen da, hau da, goiko zigilatzea bakarrik dago. Goiko eta beheko zigilatze-eserleku independenteak erabiltzen direnez, malguki bidez kargatutako goranzko eta beheko aldean, balbula-barrunbearen barrunbeko gehiegizko presioak malgukiaren aurre-estutze-efektua gainditu dezake, eserlekua bolatik askatu eta beheko aldean presio-erliebea automatikoki lortzeko.

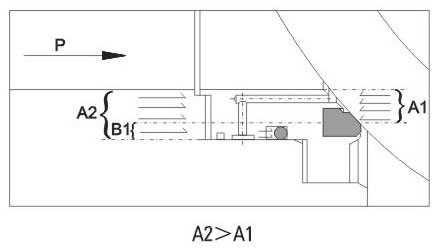

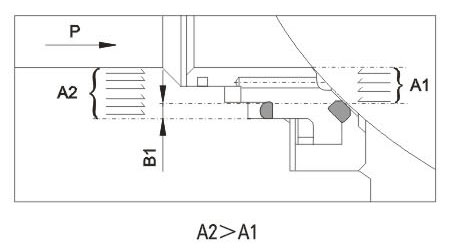

Goiko aldea: eserlekua balbularen ardatzean mugitzen denean, goiko zatian (sarreran) eragindako P presioak alderantzizko indarra sortzen du A1-en gainean. A2 A1 baino handiagoa denez, A2-A1=B1, B1-en gaineko indarrak eserlekua bolarantz bultzatuko du eta goiko zatiaren zigilatze estua lortuko du.

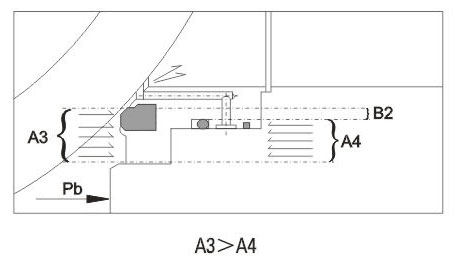

Beheko aldea: Balbula-barrunbearen barruko Pb presioa handitzen denean, A3-ri eragiten dion indarra A4-ri eragiten diona baino handiagoa da. A3-A4=B2 denez, B2-ko presio-diferentzialak malguki-indarra gaindituko du eserlekua bolatik askatzeko eta balbula-barrunbearen presioa beheko aldera arintzeko. Ondoren, eserlekua eta bola berriro zigilatuko dira malgukiaren ekintzaren bidez.

8. Zigilatze bikoitza (pistoi bikoitza)
Trunnion hodi-balbula zigilatze bikoitzeko egiturarekin diseinatu daiteke, bolaren aurretik eta ondoren, zerbitzu-baldintza berezi batzuetarako eta erabiltzaileen beharretarako. Pistoi bikoitzeko efektua du. Baldintza normaletan, balbulak zigilatze nagusia hartzen du normalean. Eserleku nagusiaren zigilatzea hondatuta dagoenean eta isuriak eragiten dituenean, bigarren mailako eserlekuak zigilatze-funtzioa bete dezake eta zigilatze-fidagarritasuna hobetu.

Jarlekuak egitura konbinatua hartzen du. Lehen mailako zigilua metalezko zigilua da. Bigarren mailako zigilua fluor-kautxuzko O eraztuna da, balbula-balbulak burbuila-mailako zigilua lortzen duela ziurtatzen duena. Presio-diferentziala oso baxua denean, zigilatze-jarlekuak bola sakatuko du malgukiaren bidez, lehen mailako zigilua lortzeko. Presio-diferentziala igotzen denean, jarlekuaren eta gorputzaren zigilatze-indarra handituko da, jarlekua eta bola ondo zigilatzeko eta zigilatze-errendimendu ona bermatzeko.
Lehen mailako zigilatzea: Gorantz. Presio-diferentziala txikiagoa denean edo presio-diferentzialik ez dagoenean, eserleku flotatzailea balbularen zehar ardatzean mugituko da malgukiaren ekintzaren pean eta eserlekua bolarantz bultzatuko du zigilatze estua mantentzeko. Hodiaren P presioa handitzen denean, balbularen eserlekuaren A2 eremuan eragindako indarra A1 eremuan eragindako indarra baino handiagoa da, A2-A1=B1. Beraz, B1-ean eragindako indarrak eserlekua bolarantz bultzatuko du eta goiko zatiaren zigilatze estua lortuko du.

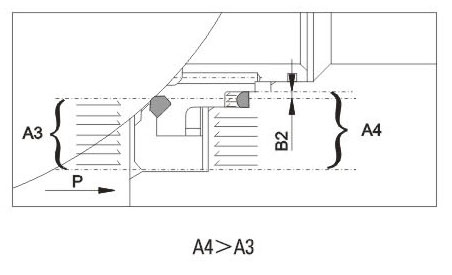

Bigarren mailako zigilatzea: Beheko aldean. Presio-diferentziala txikiagoa denean edo presio-diferentzialik ez dagoenean, eserleku flotatzailea balbularen zehar ardatzean mugituko da malgukiaren ekintzaren pean eta eserlekua bolarantz bultzatuko du zigilatze estua mantentzeko. Balbula-barrunbearen P presioa handitzen denean, balbula-eserlekuaren A4 eremuan eragindako indarra A3 eremuan eragindako indarra baino handiagoa da, A4-A3=B1. Beraz, B1-ean eragindako indarrak eserlekua bolarantz bultzatuko du eta goiko zatiaren zigilatze estua lortuko du.

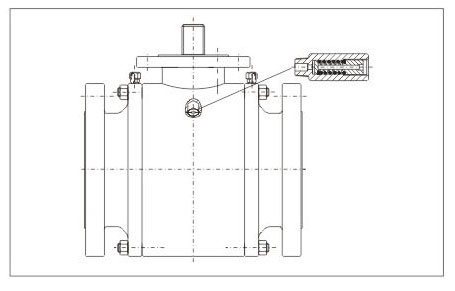

9. Segurtasun Erliebea Gailua
Bola-balbula pistoi bikoitzaren efektua duen lehen eta bigarren mailako zigilatze aurreratuarekin diseinatuta dagoenez, eta erdiko barrunbeak ezin duenez presio-erliebea automatikoki lortu, segurtasun-erliebearen balbula gorputzean instalatu behar da balbula-barrunbearen barruan medioaren hedapen termikoaren ondorioz gerta daitekeen gehiegizko presio-kalteen arriskua saihesteko. Segurtasun-erliebearen balbularen konexioa normalean NPT1/2 da. Kontuan izan beharreko beste puntu bat da segurtasun-erliebearen medioa zuzenean isurtzen dela atmosferara. Atmosferara zuzenean isurtzea baimentzen ez bada, goiko korronterako presio-erliebe automatikoaren egitura berezia duen bola-balbula erabiltzea gomendatzen dugu. Xehetasunetarako, kontsultatu beheko informazioa. Mesedez, adierazi eskaeran segurtasun-erliebearen balbula behar ez baduzu edo goiko korronterako presio-erliebe automatikoaren egitura berezia duen bola-balbula erabili nahi baduzu.

10. Goiko errekarantz doan presio-erliebe automatikoaren egitura seziala

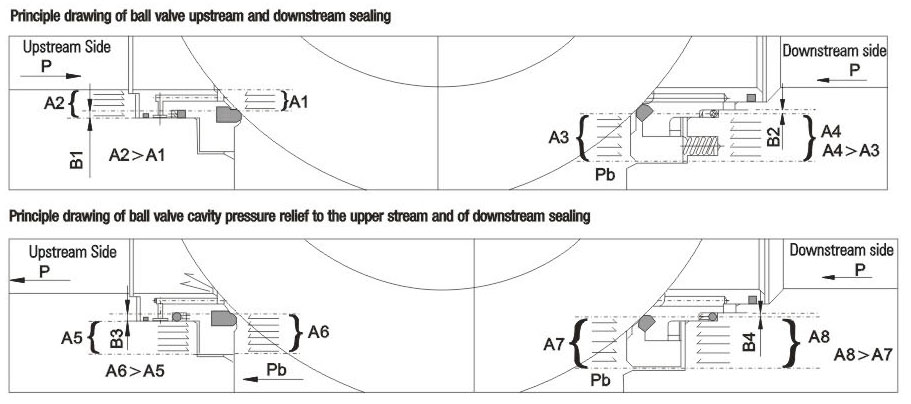

Bola-balbula pistoi efektu bikoitza duen lehen eta bigarren mailako zigilatze aurreratuarekin diseinatuta dagoenez, eta erdiko barrunbeak ezin duenez presio-erliebea automatikoki gauzatu, egitura berezia duen bola-balbula gomendatzen da presio-erliebea automatikoki egiteko eskakizuna betetzeko eta ingurumena kutsa ez dadin. Egituran, goiko korronteak lehen mailako zigilatze-sistema du eta beheko korronteak lehen mailako eta bigarren mailako zigilatze-sistema. Bola-balbula itxita dagoenean, balbula-barrunbeko presioak goiko korronteari presio-erliebea automatikoki gauzatu diezaioke, barrunbeko presioak eragindako arriskua saihesteko. Lehen mailako eserlekua hondatuta eta ihes egiten duenean, bigarren mailako eserlekuak ere zigilatze-funtzioa bete dezake. Baina arreta berezia jarri behar zaio bola-balbularen fluxu-norabideari. Instalazioan zehar, kontuan izan goranzko eta beheranzko norabideak. Kontsultatu ondorengo marrazkiak egitura berezia duen balbularen zigilatze-printzipioa ikusteko.

11. Zurtoin lehergarriaren aurkakoa
Zurtoinak leherketaren aurkako egitura hartzen du. Zurtoina oina behealdean duela diseinatuta dago, goiko muturreko estalkia eta torlojua kokatuta daudenean, zurtoina ez dadin medioak lehertu, balbularen barrunbean presio anormala egon arren.

12. Korrosioarekiko erresistentzia eta sulfuro-tentsioarekiko erresistentzia
Gorputzaren hormaren lodierarako korrosio-tarte jakin bat uzten da. Karbono altzairuzko zurtoina, ardatz finkoa, bola, eserlekua eta eserleku-eraztuna nikel kimiko bidez estaltzen dira ASTM B733 eta B656 arauen arabera. Horrez gain, korrosioarekiko erresistenteak diren hainbat material daude eskuragarri erabiltzaileek aukera ditzaten.
Bezeroaren eskakizunen arabera, balbularen materialak NACE MR 0175/ISO 15156 edo NACE MR 0103 arauen arabera hauta daitezke, eta kalitate-kontrol zorrotza eta kalitate-ikuskapena egin behar dira fabrikazioan zehar, arauen eskakizunak guztiz betetzeko eta sulfurazio-inguruneko zerbitzu-baldintzak betetzeko.

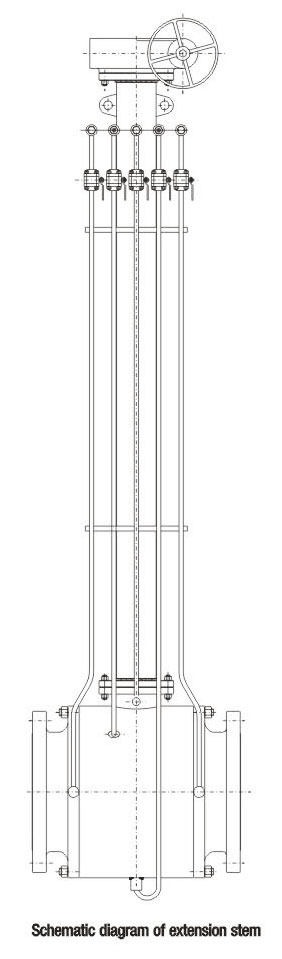

13. Luzapen-zurtoina
Balbula txertatuei dagokienez, luzapen-zurtoina eman daiteke lurreko funtzionamendua behar izanez gero. Luzapen-zurtoina zurtoinaz, zigilatzaile injekzio-balbulaz eta drainatze-balbulaz osatuta dago, eta funtzionamenduaren erosotasunerako goialdera luzatu daiteke. Erabiltzaileek luzapen-zurtoinaren eskakizunak eta luzera adierazi beharko dituzte eskaerak egiterakoan.
Eragiketa elektriko, pneumatiko eta pneumatiko-hidraulikoen bidez eragindako bola-balbulen kasuan, luzapen-zurtoinaren luzera hodiaren erdigunetik goiko bridaraino izan behar da.
